Wielostopniowa pompa odśrodkowa o dużej wysokości podnoszenia

Pompa ta wykonana jest z wysokiej jakości materiałów ze stali nierdzewnej, co zapewnia długotrwałą i pozbawioną rdzy pracę. Dzięki kompaktowej konstrukcji pompa CHM-2 może zmieścić się w ciasnych przestrzeniach, zapewniając jednocześnie imponujące natężenie przepływu do 3 m³/h.

Jedną z najbardziej imponujących cech tej pompy jest jej wielostopniowa konstrukcja. Dzięki czterem wirnikom CHM-2 może generować wysokie ciśnienie, co czyni go idealnym do zastosowań wymagających wysokiego podnoszenia i pompowania pod wysokim ciśnieniem.

Cechy wielostopniowej pompy odśrodkowej o dużej wysokości podnoszenia:

- Wykonane z wysokiej jakości materiałów ze stali nierdzewnej

- Kompaktowa konstrukcja z natężeniem przepływu do 3 m³/h

- Wielostopniowa konstrukcja z czterema wirnikami zapewniającymi wysokie ciśnienie i wysokość podnoszenia do 50 metrów

- Łatwy w instalacji i obsłudze, niski poziom hałasu i długa żywotność

- Idealny do zastosowań domowych, nawadniania i zastosowań komercyjnych na małą skalę

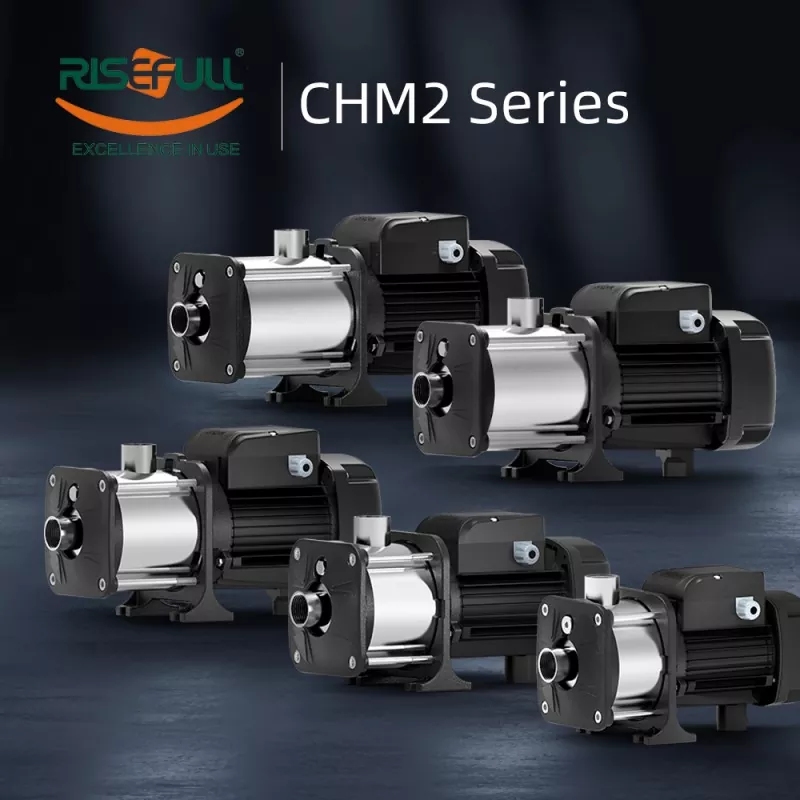

Pozioma wielostopniowa pompa odśrodkowa serii CHM ze stali nierdzewnej jest obecnie stosunkowo dojrzałym produktem na rynku, który charakteryzuje się zwartą konstrukcją i stabilną pracą, niskim poziomem hałasu podczas pracy i wydajnością do 44-70%. Wszystkie elementy przepuszczające wodę wykonane są ze stali nierdzewnej AISI304. Jest szeroko stosowany

1. Klimatyzacja Układ chłodzenia i system HVAC

2. Uzdatnianie wody: Oczyszczanie wody i filtrowanie wody

3. System zaopatrzenia w wodę: dostawa rurociągów i wspomaganie budynków

4. Przemysł rybny i rolnictwo: akwakultura, nawadnianie zraszające gospodarstw rolnych i nawadnianie kroplowe

Szczegóły produktu

Dane dotyczące wydajności

Model	Moc kW	Maksymalny przepływ m³/godz	Maksymalna głowa m	Punkt oceniany (Przepływ @ Głowa)	Wirnik Ilość
CHM2-2	0.33	4.4	19.5	2m3/h przy 18m	2
CHM2-3	0.37	4.5	29.5	2m³/h przy 24m	3
CHM2-4	0.55	4.5	40	2m³/h przy 32m	4
CHM2-5	0.65	4.6	50	2m3/h przy 40m	5
CHM2-6	0.75	4.6	60	2m³/h przy 47m	6
CHM2-7	0.9	4.6	70	2m³/h przy 57m	7

Stan pracy

1. Temperatura cieczy: -15 ~ 105°c

2. Maksymalna temperatura otoczenia: +45°C

3. Maksymalne ciśnienie: 10 barów

4. Średnie właściwości fizyczne:

● Czysta woda lub podobna ciecz wodna (bez błonnika, zawiesina substancji stałych ≤3% i średnica ≤2 mm)

● Płyn niezamarzający (główny składnik: glikol)

● Łagodna żrąca ciecz (PH 5-9)

● Guma uszczelniająca w pompie to EPDM (nie można jej używać do tłoczenia OLEJU MINERALNEGO)

5. Jeśli wysokość jest większa niż 1000 metrów, a lepkość medium jest większa niż czysta woda, konieczne jest zwiększenie marginesu pompy wodnej, aby uniknąć przegrzania silnika.

NIE.	Część	Tworzywo		NIE.	Część	Tworzywo
01	Śruba	SUS201		20	Śruba	SUS201
02	Śruba spustowa	AISI304		21	Nawias	HT200
03	O-ring	EPDM		22	Wirnik	Wał spawalniczy ze stali AISI304
04	Osłona Korpusu Pompy	HT200		23	Łożysko
05	Korpus pompy	AISI304		24	Korek cewki	NBR
06	Nakrętka kołpakowa	AISI304		25	Silnik
07	Rękaw lokalizacji etapu końcowego	AISI304		26	Tablica terminalowa	PBT
08	Dyfuzor wlotowy	AISI304		27	Skrzynka zaciskowa	PP
09	Wirnik	AISI304		28	Śruba
10	Tuleja wału ze stali wolframowej	Stal wolframowa		29	Kondensator
11	Dyfuzor pomocniczy	AISI304		30	Śruba
12	Tuleja wału	AISI304		31	Przewód kablowy	PP
13	Tuleja wału	AISI304		32	Dolne wsparcie
14	Dyfuzor	AISI304		33	Podkładka sprężysta
15	Dyfuzor Ouleta	AISI304		34	Tylna okładka	HT200
16	Uszczelnienie mechaniczne	Grafit +SIC		35	Wentylator	ABS
17	O-ring	EPDM		36	Osłona wentylatora	PP
18	Dysk podszewkowy	AISI304		37	Śruba
19	Strażnik upadku	NBR
